JIS C 3501 Coaxial Cable 日本规格同轴电缆

所属分类：UL同轴线
浏览次数：0次
发布时间：2022-08-06 15:50:45

产品概述

■ 说明：
●导体使用单条或绞线，裸软铜或铜包钢线
●透明PE绝缘
●可依客户要求加上铝箔麦拉带纵放隔离
●裸软铜线编织隔离，95%以上的遮蔽率
●PVC被覆
●低损失，低时延及干扰可减至最小
●符合JIS C3501标准
●本项电缆可依客户需要设计成"商业用"

■ 应用：
●适用于传输系统及单向控制系统或是高频率机器之接线或内部配线

■ PRODUCT DESCRIPTION：
●Solid or stranded,bare copper or copper clad steel conductor.
●Transparent PE insulation.
●Aluminum mylar longitudinal shield is available.
●Bare copper wire braid shield,more than 95% coverage.
●PVC jacket.
●Low losses and low propagation delays.Cosstalk kept to minimum.
●Refers to JIS C 3501.
●Special design on "Commercial applications" is also available upon customer request.

■ APPLICATION：
For used in communication and signal control systems.

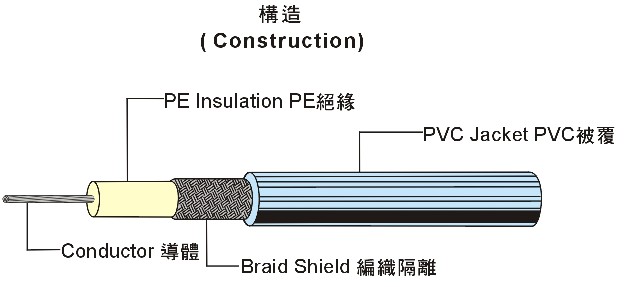

■ 产品结构 CABLE CONSTRUCTION：
Cable Type No.	UL Style	Inner Braid	Outer Braid	Jacket Thickness	Overall Diameter	Nominal Capacitance	Nominal Impedance	Nominal Attenuation
		第一层编织	第二层编织	被覆厚度	完成外径	静电容量	特性抗阻	标准衰减量
		第一层编织	第二层编织	被覆厚度	完成外径	静电容量	特性抗阻	标准衰减量
		No./No./mm	No./No./mm	mm	mm	nf/km (1khz)	10MHZ	db/km (10MHZ)
		No./No./mm	No./No./mm	mm	mm	nf/km (1khz)	10MHZ	db/km (10MHZ)
2.5C-2V	1150	16/16/0.12	- - - -	0.50	4.00	69	75	52
3C-2V	1071	16/6/0.14	- - - -	0.80	5.40	67	75	42
3C-2VCS	1071	16/6/0.14	- - - -	0.80	5.40	67	75	42
3C-2VS	1071	16/6/0.14	- - - -	0.80	5.40	67	75	43
5C-2V	1071	16/8/0.14	- - - -	0.90	7.40	67	75	27
5C-2W	1071	16/8/0.14	24/7/0.14	1.00	8.30	67	75	27
7C-2V	1354	24/8/0.14	- - - -	1.10	10.40	67	75	22
10C-2V	- - - -	24/10/0.20	- - - -	1.30	13.00	67	75	18
10C-2W	- - - -	24/10/0.20	24/10/0.20	1.50	14.20	67	75	18
1.5D-2V	1107	16/5/0.10	- - - -	0.40	2.90	100	50	85
2.5D-2V	1150	16/7/0.12	- - - -	0.50	4.30	100	50	45
3D-2V	1150	16/6/0.14	- - - -	0.80	5.30	100	50	46
3D-2W	1150	16/6/0.14	24/5/0.14	1.00	6.40	100	50	46
5D-2V	1150	16/8/0.14	- - - -	0.90	7.30	100	50	27
5D-2W	1150	16/8/0.14	24/7/0.14	1.00	8.20	100	50	27
8D-2V	1354	24/8/0.18	- - - -	1.20	11.10	100	50	20
8D-2W	1354	24/8/0.18	24/8/0.18	1.40	12.50	100	50	20
1.5C-2V	1356	16/5/0.10	- - - -	0.40	2.90	69	75	96
10D-2V	- - - -	24/10/0.20	- - - -	1.20	13.1	100	50	14

备注：
1：Black PVC Jacket 黑色PVC外被
2：Non-comtaiminating gray PVC 灰色非移性 PVC
2A：Non-contaiminating black PVC 黑色非移性 PVC
3：Nature PE 原色PE
3A：Black PE 黑色PE
BC：Bare copper 裸铜线
TC：Tinned copper 镀锡铜线
AgBc： Silver-coated copper 镀银铜线
CCS：Copper-clad steel 铜包钢线
